肘節式高速超精密壓力機 Marx-30T、Marx-40T、Marx-60T、Marx-80T
*該肘節式?jīng)_壓機最大限度地發揮肘節式機構特性，具有機構簡單、容量大、高鋼性、熱平衡性好的特點。
*配備完全對向式平衡，盡可能減少由于SPM變化導致的閉模高度位移以及首次沖壓與二次沖壓的下死點位移。
*采用左右分力相互抵消的平衡機構、雙柱8面滾針導軌各雙導軌，進一步提高了滑塊的偏心載荷能力。
*配備高壽命、低噪音的新型無側隙離合器/制動器，實現更安靜運轉。
工作臺左右尺寸為60噸級1100mm、80噸級1500mm、在各自級別的產品系列中做到最寬。
*采用滑塊調節量加長，以及電子旋鈕式曲柄角度顯示等性能，提高了操作性。
壓印效果極佳
水平對稱肘節連桿結構，使沖床滑塊運動在下死點附近沖壓曲線平滑，獲得了極好的壓印效果，滿足引線框架等產品的印壓要求。同時此結構的滑塊運動方式，減少高速沖壓時對模具的沖擊，延長模具壽命。下圖為滑塊運動曲線：
剛性好、精度高—JIS特級精度
極高的加工精度；
水平對稱肘節連桿結構的熱變位移??；
動靜壓軸承技術使得沖床加減速滑塊位移最?。?br />沖床特殊材料的使用；
精密油溫冷熱控制系統的溫度控制。

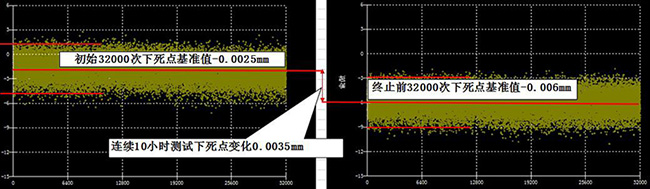

下圖為恒溫恒速條件下，下死點動態精度變化監測值：
| 型式 | MARX-30T | ||||
| 加壓能力 | KN | 300 | |||
| 行程 | mm | 16 | 20 | 25 | 30 |
| 沖程數 | spm | 200-1250 | 200-1200 | 200-1050 | 200-900 |
| 閉模高度 | mm | 190-240 | |||
| 滑塊調節量 | mm | 50 | |||
| 滑塊尺寸 | mm | 600×300 | |||
| 工作臺面尺寸 | mm | 600×400 | |||
| 工作臺厚度 | mm | 90 | |||
| 工作臺開口尺寸 | mm | 400（上）x350(下）X60 | |||
| 床臺開孔尺寸 | mm | 400×100 | |||
| 主馬達 | kw | 11×4P | |||
| 上模重量 | Kg | MAX80 | |||
| 總重量 | Kg | 6500 | |||
| 型式 | MARX-40T | ||||
| 加壓能力 | KN | 400 | |||
| 行程 | mm | 16 | 20 | 25 | 30 |
| 沖程數 | spm | 180-1250 | 180-1000 | 180-900 | 180-850 |
| 閉模高度 | mm | 190-240 | |||
| 滑塊調節量 | mm | 50 | |||
| 滑塊尺寸 | mm | 750×340 | |||
| 工作臺面尺寸 | mm | 750×500 | |||
| 工作臺厚度 | mm | 120 | |||
| 工作臺開口尺寸 | mm | 500x100 | |||
| 床臺開孔尺寸 | mm | 560x120 | |||
| 主馬達 | kw | 15×4P | |||
| 上模重量 | Kg | MAX105 | |||
| 總重量 | Kg | 8000 | |||
| 型式 | MARX-60T | ||||
| 加壓能力 | KN | 600 | |||
| 行程 | mm | 20 | 25 | 32 | 40 |
| 沖程數 | spm | 100-750 | 100-750 | 100-650 | 100-550 |
| 閉模高度 | mm | 220-300 | |||
| 滑塊調節量 | mm | 80 | |||
| 滑塊尺寸 | mm | 1030×500 | |||
| 工作臺面尺寸 | mm | 1100×600 | |||
| 工作臺厚度 | mm | 140 | |||
| 工作臺開口尺寸 | mm | 800（上）x700(下）X100 | |||
| 床臺開孔尺寸 | mm | 840×120 | |||
| 主馬達 | kw | 22×4P | |||
| 上模重量 | Kg | MAX450 | |||
| 總重量 | Kg | 14000 | |||
| 型式 | MARX-80T | ||||
| 加壓能力 | KN | 800 | |||
| 行程 | mm | 20 | 25 | 32 | 40 |
| 沖程數 | spm | 120-600 | 120-500 | 120-500 | 120-450 |
| 閉模高度 | mm | 240-320 | |||
| 滑塊調節量 | mm | 80 | |||
| 滑塊尺寸 | mm | 1380×580 | |||
| 工作臺面尺寸 | mm | 1500×800 | |||
| 工作臺厚度 | mm | 160 | |||
| 工作臺開口尺寸 | mm | 1160（上）x1160(下）X120 | |||
| 床臺開孔尺寸 | mm | 1200×160 | |||
| 主馬達 | kw | 30×4P | |||
| 上模重量 | Kg | MAX500 | |||
| 總重量 | Kg | 22000 | |||
| 標準配置 | |
| 通用變頻器調速主馬達 | √ |
| 組合型空氣摩擦離合器/制動器 | √ |
| 動態平衡裝置 | √ |
| 電子式凸輪角度控制開關 | √ |
| 電子式曲軸角度指示器 | √ |
| 觸摸式面板式操作屏 8.4英寸 | √ |
| 速度計 | √ |
| 總計數器（9位元電子式） | √ |
| 預置計數器（9位元電子式） | √ |
| 計時器（7位元電工式） | √ |
| 分立式操作柜 | √ |
| 馬達逆轉裝置 | √ |
| 誤差料插座（附切換開關） | √ |
| 電動式滑塊調節裝置 | √ |
| 安全門 | √ |
| 雙手式按鈕開關 | √ |
| 防震裝置 | √ |
| 油溫加熱冷卻器 | √ |
| 材料終端停止開關（接近式） | √ |
| 材料塗油器油箱（附電磁閥） | √ |
| 材料導軌（到工作臺端面） | √ |
| 張限停止回路（定時器無） | √ |
| 200V電源插座 | √ |
| 空氣接頭（1/4B) | √ |
| 作業用照明燈 | √ |
| 選擇配置 | 備注 |
| 高壓氣嘴（附電磁閥） | √ |
| 下死點檢測裝置 | √ |
| 材料塗油輥 | √ |
| 飛輪剎車 | √ |
| 材料氣押裝置 | √ |
| 切斷計數器 | √ |
| 夾模裝置 | √ |
